活动法兰式装配热电阻
产品介绍：
一、活动法兰式装配热电阻应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
二、活动法兰式装配热电阻特点
压簧式感温元件，抗振性能好；
毋须补偿导线，节省费用；
测温精度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定。
毋须补偿导线，节省费用；
测温精度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定。
三、活动法兰式装配热电阻工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
四、活动法兰式装配热电阻主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
五、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极
与外套管之间的绝缘电阻>100MΩ。
六、公称压力
一般指在该工作温度下保护管所能承受的外压(静压)耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
七、测量范围及允差
|
型号
|
分度号
|
测温范围
|
精度等级
|
允许误差
|
|
WZP
|
Pt100
|
-200-+500
|
A级
|
±（0.15+0.002） ltl
|
|
B级
|
±（0.30+0.005） ltl
|
|||
|
WZC
|
Cu50 Cu100
|
-50-+100
|
---
|
±（0.30+0.005） ltl
|

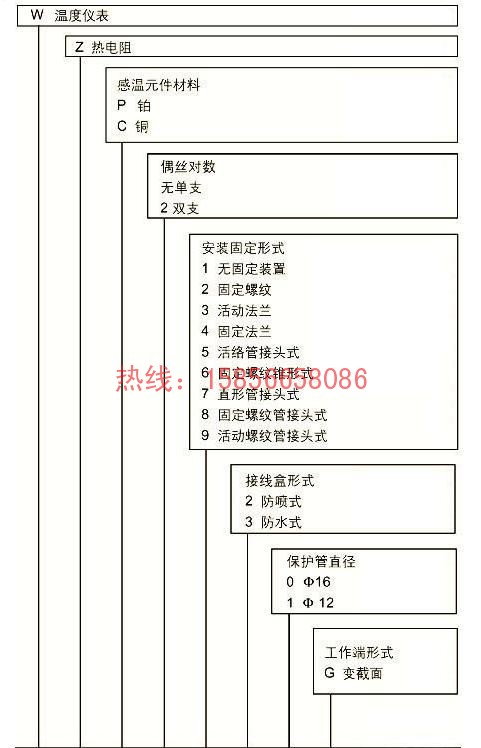

八、活动法兰式装配热电阻型号命名方法

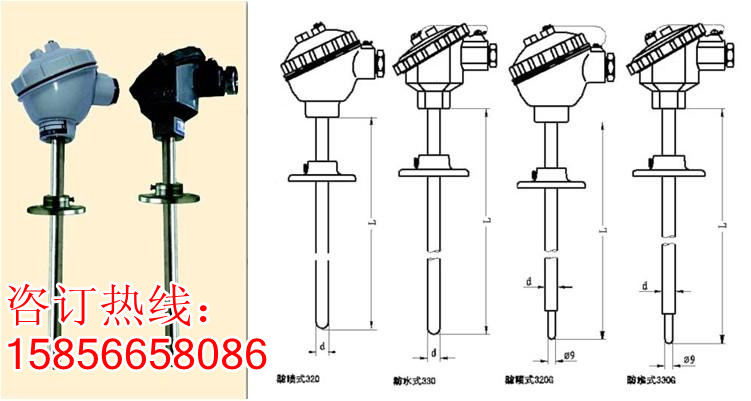

九、活动法兰式装配热电阻型号参数
WZP-320、WZP2-320、WZP-320G、WZP2-320G
WZP-321、WZP2-321、WZP-321G、WZP2-321G
WZP-330、WZP2-330、WZP-330G、WZP2-330G
WZP-331、WZP2-331、WZP-331G、WZP2-331G
WZC-320G、WZC-320、WZC-330、WZC-330G
WZC-321G、WZC-321、WZC-331、WZC-331G
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
规格 |
|
|
d |
L |
||||
|
WZP-320 |
Pt100 |
-200—+500 |
＜90S |
￠16 |
300 350 400 450 500 550 650 900 1150 1650 2150 |
|
WZP-320G |
＜24S |
||||
|
WZP-321 |
＜45S |
￠12 |
|||
|
WZP-321G |
＜24S |
||||
|
WZP-330 |
＜90S |
￠16 |
|||
|
WZP-330G |
＜24S |
||||
|
WZP-331 |
＜45S |
￠12 |
|||
|
WZP-331G |
＜24S |
||||
|
WZC-320 |
Cu50 Cu100 |
-40—+100 |
＜120S |
￠16 |
|
|
WZC-320G |
＜40S |
||||
|
WZC-330 |
＜120S |
||||
|
WZC-330G |
＜40S |
||||
|
WZC-321 |
＜120S |
￠12 |
|||
|
WZC-321G |
＜40S |
||||
|
WZC-331 |
＜120S |
||||
|
WZC-331G |
＜40S |
||||
1、型号320、321为防喷式，防护等级IP65；型号330、331为防水式，防护等级IP55；
2、保护管材质为1Cr18Ni9TI，其余材质根据协议订货。
十、装配热电阻按安装固定装置方法分为
感温元件
无固定装置装配热电阻
固定螺纹式装配热电阻
活动法兰式装配热电阻
固定法兰式装配热电阻
固定螺纹锥式装配热电阻
活络管接头式装配热电阻
直形管接头式装配热电阻
固定螺纹管接头式装配热电阻
活动螺纹管接头式装配热电阻
无固定装置装配热电阻
固定螺纹式装配热电阻
活动法兰式装配热电阻
固定法兰式装配热电阻
固定螺纹锥式装配热电阻
活络管接头式装配热电阻
直形管接头式装配热电阻
固定螺纹管接头式装配热电阻
活动螺纹管接头式装配热电阻
