产品介绍；

一、概述

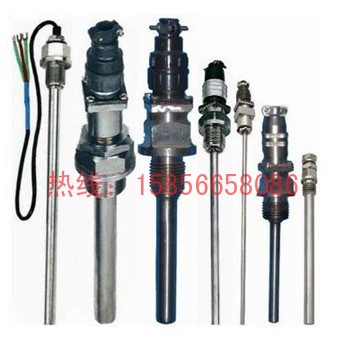

  插座式热电阻又叫插座式铂热电阻。插座式热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用多的是铂和铜采用接插件形式，安装方便。插座式铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件， 感温元件 做得相当小（小外径可做到Ф1.6～Ф1.2mm） 它 制成各种微型温度传感器探头。采用接插件形式，安装方便。适用于测量-200-+450℃范围内液体、气体及固体表面测温。WZP-260 WZP-270 WZP-280系列插座式热电阻按新国标JB/T8622-1997进行生产。

二、工作原理

  插座式热电阻工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差 忽略，且电气性能稳定。

三、主要优点

  该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。

四、应用

  采用接插件形式，安装方便。适用于测量-200-+450℃范围内液体、气体及固体表面测温。

五、主要技术参数

  精度等级：A、B
  防护等级：IP65
  公称压力：常压

六、型号及规格

1）热电阻A级按协议订货。

注：插座式热电阻是铠装热电阻的延伸产品，它更加适合铠装热电阻不便安装的场合，适合测量温度在-50~400℃ 。

七、外形尺寸

八、热电阻数据连接

  热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。

目前热电阻的引线主要有三种方式

　○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合

　○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的常用的。

　○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。

　热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电阻，其连接导线（从热电阻到中控室）也成为桥臂电阻的一部分，这一部分电阻是未知的且随环境温度变化，造成测量误差。采用三线制，将导线一根接到电桥的电源端，其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上，这样消除了导线线路电阻带来的测量误差。
