固定螺纹式装配热电阻
产品介绍：
一、固定螺纹式装配热电阻应用
通常和显示仪表、记录仪表、电子计算等配套使用。直接测量各种生产过程中的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度。
二、固定螺纹式装配热电阻特点
压簧式感温元件，抗振性能好；
毋须补偿导线，节省费用；
测温精度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定。
毋须补偿导线，节省费用；
测温精度高；
机械强度高，耐压性能好；
进口薄膜电阻元件，性能可靠稳定。
三、固定螺纹式装配热电阻工作原理
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
四、固定螺纹式装配热电阻主要技术参数
产品执行标准
IEC751
JB/T18622-1997
JB/T8623-1997
五、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极
与外套管之间的绝缘电阻>100MΩ。
六、公称压力
一般指在该工作温度下保护管所能承受的外压(静压)耐不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置放深度以及被测介质的流速和种类有关。
七、测量范围及允差
|
型号
|
分度号
|
测温范围
|
精度等级
|
允许误差
|
|
WZP
|
Pt100
|
-200-+500
|
A级
|
±（0.15+0.002） ltl
|
|
B级
|
±（0.30+0.005） ltl
|
|||
|
WZC
|
Cu50 Cu100
|
-50-+100
|
---
|
±（0.30+0.005） ltl
|
八、固定螺纹式装配热电阻型号命名方法

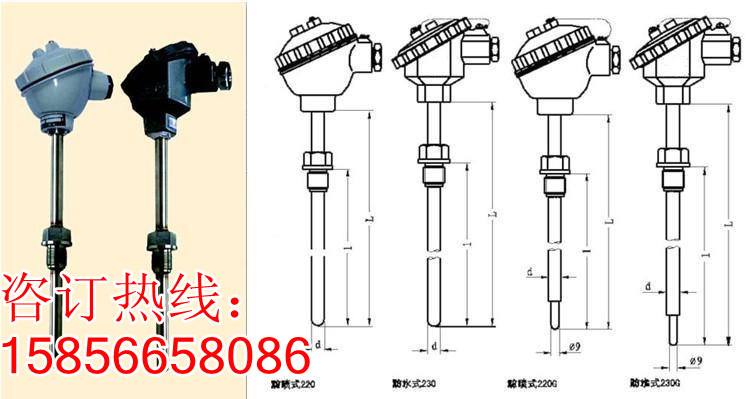

九、固定螺纹式装配热电阻型号
WZP-220 WZP2-220 WZP-220G WZP2-220G WZP-221 WZP2-221 WZP-221G WZP2-221G
WZP-230 WZP2-230 WZP-230G WZP2-230G WZP-231 WZP2-231 WZP-231G WZP2-231G
WZC-220G WZC-220 WZC-230 WZC-230G WZC-221 WZC-221G WZC-231 WZC-231G
|
型号 |
分度号 |
测温范围℃ |
热响应时间 |
规格 |
|
|
d |
L×l |
||||
|
WZP-220 |
Pt100 |
-200—+500 |
＜90S |
￠16 |
300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
|
WZP-220G |
＜24S |
||||
|
WZP-221 |
＜45S |
￠12 |
|||
|
WZP-221G |
＜24S |
||||
|
WZP-230 |
＜90S |
￠16 |
|||
|
WZP-230G |
＜24S |
||||
|
WZP-231 |
＜45S |
￠12 |
|||
|
WZP-231G |
＜24S |
||||
|
WZC-220 |
Cu50 Cu100 |
-40—+100 |
＜120S |
￠16 |
|
|
WZC-220G |
＜40S |
||||
|
WZC-230 |
＜120S |
||||
|
WZC-230G |
＜40S |
||||
|
WZC-221 |
＜120S |
￠12 |
|||
|
WZC-221G |
＜40S |
||||
|
WZC-231 |
＜120S |
||||
|
WZC-231G |
＜40 |
||||
2、保护管材质为1Cr18Ni9TI，其余材质根据协议订货。
十、固定螺纹式装配热电阻型号示例
|
型号示例 |
螺纹规格 |
直径d |
此处螺纹图片 |
|
|
代号 |
M |
￠16 |
||
|
WRN-230 |
|
Ｍ27×2 |
||
|
WRN-230A |
A |
G3/4 |
||
|
WRN-230C |
C |
NPT3/4 |
||
|
WRN-231G |
|
Ｍ27×2 |
￠12 |
|
|
WRN-231GA |
A |
G3/4 |
||
|
WRN-231GC |
C |
NPT3/4 |
||
十一、装配热电阻按安装固定装置方法分为
感温元件
无固定装置装配热电阻
固定螺纹式装配热电阻
活动法兰式装配热电阻
固定法兰式装配热电阻
固定螺纹锥式装配热电阻
活络管接头式装配热电阻
直形管接头式装配热电阻
固定螺纹管接头式装配热电阻
活动螺纹管接头式装配热电阻
无固定装置装配热电阻
固定螺纹式装配热电阻
活动法兰式装配热电阻
固定法兰式装配热电阻
固定螺纹锥式装配热电阻
活络管接头式装配热电阻
直形管接头式装配热电阻
固定螺纹管接头式装配热电阻
活动螺纹管接头式装配热电阻
