YPF系列膜片式/防腐膜片式压力表

发布日期：2013-4-25 浏览次数：2738

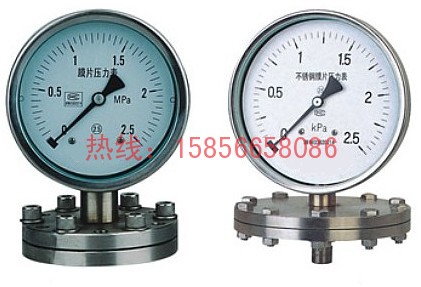

产品名称：	YPF系列膜片式/防腐膜片式压力表
产品型号：	YPF-100A、YPF-150A、YPF-100B等
产品特点：	YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。

YPF系列膜片式/防腐膜片式压力表详细资料：

产品介绍：

一、概述

YP系列膜片式压力表用于测量对钢及铜等金属不起腐蚀作用的液体，气体等各种介质的压力和负压；YPF系列防腐膜片式压力表可用于测量具有腐蚀性液体，气体等各种介质的压力和负压。

二、结构原理

结构：膜片式压力表由膜片部件，机芯部件，指针部件及外壳连接部件四大部分组成。

原理：膜片式压力表是膜片作为仪表的强性元件，当被测介质的压力作用到膜片上，膜片产生一个位移，再经过机芯部件，指针部件的工作，使要测的压力清楚地在刻度盘上指示出来。

三、技术参数

○测量范围、承压部尺寸

型号	测量范围	承压部尺寸 D1
YPF-100A	0~0.06;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;-0.1~0;-0.1~0.06;-0.1~0.15; -0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4 MPa	Ф85
YPF-100B YPF-100B-F		Ф115
YPF-150A		Ф85
YPF-150B YPF-150B-F		Ф115
YPF-100B YPF-100B-F	0~1.6; 0~2.5; 0~4; 0~6; 0~10; 0~16; 0~25 0~40;-1.6~0; -2.5~0; -4~0; -6~0; -10~0 -16~0; -25~0; -40~0;-0.8~0.8; -1.2~1.2 -2~2; -3~3; -5~5; -8~8; -12~12; -20~20 KPa	Ф160
YPF-150B YPF-150B-F		Ф160

*0-40，-40-0，±20KPa规格承压部尺寸D1；为φ85

○精确度等级：2.5

○使用环境温度：-40℃～+70℃；相对湿度不大于0.04%/℃

○温度影响：使用温度偏离20±5℃时，其温度福建误差不大于0.04%/℃。

○工作位置：垂直安装。

○外壳防护等级：IP64

○导压系统及外壳等主要零件材质

	导压系统			表壳材料
	膜片	法兰接头	密封垫圈
YPF-100A YPF-150A	Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa)	1Cr18Ni9	丁晴橡胶	铸铝
YPF-100B YPF-150B			聚四氟乙烯	1Cr18Ni9
YPF-100BF YPF-150BF

四、选型表

五、外形尺寸

	YPF-100A	YPF-100B	YPF-100BF	YPF-150A	YPF-150B	YPF-150BF
D	f100	f110	f110	f150	f160	f160
H	57	57	57	80	80	80
h	42	42	a	43	43	a

备注：本公司是专业从事仪器仪表（铠装热电偶、耐磨热电偶、铂铑热电偶、防爆热电偶、耐磨热电阻、铠装热电阻、防爆热电阻、双金属温度计、压力表、压力变送器、流量计等）、电线电缆（控制电缆、电力电缆、电气设备用电缆、硅橡胶电缆、计算机电缆等）生产的大型工控企业，公司拥有自主品牌（欣久^®仪表电缆）国家注册资质及丰富的开发和生产电缆及仪表的经验技术，可承接来料加工、图纸加工、样品加工及辅助加工等服务,免费为用户提供技术支持和上门安装指导，我司所有产品严格按国标生产检验合格后出厂一律厂价直销质量有保障（非人为一年质保免费安装、维修、更换）售后服务优，让您买的放心用的省心,欢迎新老客户前来咨询订购！
