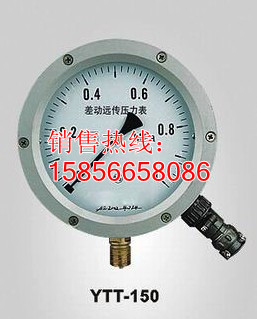

YTT-150型差动远传压力表

发布日期：2013-4-25 浏览次数：2787

产品名称：	YTT-150型差动远传压力表
产品型号：	YTT-150、YTT-150B
产品特点：	仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。

YTT-150型差动远传压力表详细资料：

产品介绍：

一、用途说明

YTT-150型差动远传压力表是二线制本质安全型防爆仪表，用于测量对铜及其合金不起腐蚀作用的液体、气体和蒸汽的压力。仪表带上阻尼器后，可测量脉动、冲击、突然卸荷介质的压力。带上隔膜部分后，可测量大粘度、有腐蚀性介质的压力。本仪表除就地进行压力指示外，还连续输出与被测压力信号成线性的4~20mA直流信号。可以与DDZ-Ⅲ电动单元组合仪表中的显示、记载、调节仪表联用，组成自动记录、调节、控制等系统。适用于石油化工、冶金、电站、轻工业等部门使用。
本仪表符合GB3836.4-83《爆炸性环境用防爆电器设备本质安全型电路和电气设备“！” 》有关要求，并经防爆检验单位鉴定取得防爆合格证书。

二、主要技术指标

1、测量范围：见型号规格表
2、输出信号：4~20mADC.二线制
3、精度等级：1.6级
4、负载电阻：250Ω~350Ω
5、防爆标志：ibⅡCT5
6、供电电源：直流24V+10%、-15%（本质安全型经ISB5362-1006、5362-2006型安全供电）。
7、工作环境：
(1)温度：-10~+55℃
(2)相对湿度：≤85%
(3) 外磁场： ≤5奥斯特
注：1.产品分为基型，带阻尼器型“Z”，带隔膜型“G”（与介质接触部分材料为IGr8Ni9ti和P2611混炼）、作本质安全型使用时由CI系列ISB安全栅供电，作普通型使用时由配电器供电。

三、型号规格表

型号	代号	型式	测量范围(MPa)
YTT	a	基型	-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9; -0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100
	Z	带阻尼器
	G	带隔膜	0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1; 0~1.6;0~2.5;0~4;0~6;0~10;0~16; 0~25;0~40;0~60;0~100
	F	带隔膜阻尼器
	a	代号Code	输出
	a	-150	4~20mADC
	Z	-150	0~6MPa 完整型号测量范围

四、外形尺寸

五、接线示意图

备注：本公司是专业从事仪器仪表（铠装热电偶、耐磨热电偶、铂铑热电偶、防爆热电偶、耐磨热电阻、铠装热电阻、防爆热电阻、双金属温度计、压力表、压力变送器、流量计等）、电线电缆（控制电缆、电力电缆、电气设备用电缆、硅橡胶电缆、计算机电缆等）生产的大型工控企业，公司拥有自主品牌（欣久^®仪表电缆）国家注册资质及丰富的开发和生产电缆及仪表的经验技术，可承接来料加工、图纸加工、样品加工及辅助加工等服务,免费为用户提供技术支持和上门安装指导，我司所有产品严格按国标生产检验合格后出厂一律厂价直销质量有保障（非人为一年质保免费安装、维修、更换）售后服务优，让您买的放心用的省心,欢迎新老客户前来咨询订购！
垂询热线：0550-7514987 15856658086
