YX、YXC、YXN电接点压力表

发布日期：2013-4-25 浏览次数：3756

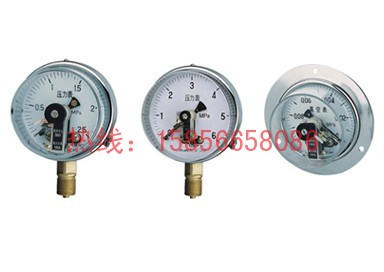

产品名称：	YX、YXC、YXN电接点压力表
产品型号：	YXC-100、YXN-100、YXC-150、YXN-150等
产品特点：	1、工作可靠；2、接点功率大；3、良好的抗振性能；4、使用寿命长

YX、YXC、YXN电接点压力表详细资料：

产品介绍：

一、概述

该系列电接点压力表适用于一般压力表允许的工作条件。配以相应的电气元器件，能对被测的输出信号和系统自动控制。YXC系列产品具有工作可靠，接点功率大的优点；YXN系列产品适用于有机械振动和介质脉动的条件具有良好的抗振性能。

二、结构原理

电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

三、接点装置电气参数及控制形式

触头功率	最高工作电压	最大工作电流	控制形式
30VA阻性负载	220VDC或380VAC	1A	上下限、双上限、双下限

四、型号规格示意

五、主要技术参数

产品型号	YXC-100 YXN-100	YXC-150 YXN-150
公称直径	Ф100	Ф150
接头螺纹	M20x1.5
精确度等级	1.0 1.5
测量范围	-0.1～0.15 -0.1～0.3 -0.1～0.5 - 0.1～0.9 -0.1～1.5 -0.1～2.4 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～460
使用环境条件	温度-40-70℃ 相对湿度≤85％
耐振等级	YXC系列V.H.3 YXN系列V.H.4
电接点装置的技术参数	最高工作电压：DC220V AC380V
	触点最大功率：30VA(阻性负载)
	控制方式：可调节上、下限缓行磁助接点开关

六、额定负载参考值

电压 V	电阻性负载电流A		电感性负载电流A
电压 V	AC	DC	电感性负载电流A
380	0.08		0.045
220	0-135	0.13	0.065
110	0.27	0.25	0.13
50	0.5	0.4	0.2
＜40	≤1

七、电接点压力表电气原理图

八、外形尺寸

备注：本公司是专业从事仪器仪表（铠装热电偶、耐磨热电偶、铂铑热电偶、防爆热电偶、耐磨热电阻、铠装热电阻、防爆热电阻、双金属温度计、压力表、压力变送器、流量计等）、电线电缆（控制电缆、电力电缆、电气设备用电缆、硅橡胶电缆、计算机电缆等）生产的大型工控企业，公司拥有自主品牌（欣久^®仪表电缆）国家注册资质及丰富的开发和生产电缆及仪表的经验技术，可承接来料加工、图纸加工、样品加工及辅助加工等服务,免费为用户提供技术支持和上门安装指导，我司所有产品严格按国标生产检验合格后出厂一律厂价直销质量有保障（非人为一年质保免费安装、维修、更换）售后服务优，让您买的放心用的省心,欢迎新老客户前来咨询订购！
