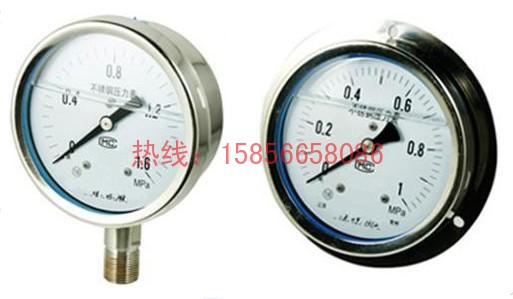

Y-B系列不锈钢(耐震)压力表

发布日期：2013-4-25 浏览次数：2549

产品名称：	Y-B系列不锈钢(耐震)压力表
产品型号：	Y-60B-F、Y-100B-FZ等
产品特点：	本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性。

Y-B系列不锈钢(耐震)压力表详细资料：

产品介绍：

一、Y-B系列不锈钢(耐震)压力表概述

不锈钢压力表广泛应用于石油、化工、化钎、冶金、电站等工业部门中对耐腐、抗振有要求较高的工艺流程中测量各种流体介质的压力。本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外X进技术装备中的同类仪表实现国产化的理想配套产品。

二、结构原理

仪表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或切、甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

使用环境温度：-25-70℃(外壳内充液)

-40-70℃(外壳内不充液)

温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)

抗工作环境振动：V.H.4(外壳内充液)

V.H.3(外壳内不充液)

三、Y-B系列不锈钢压力表型号表示如下

□

仪表公称直径及安装形式

□

功能

压力表

60、100、150分别表示直径为60、100、150mm的径向直接安装式

63、103、153分别表示直径为60、100、150 mm的轴向嵌装式

不锈钢

F－耐腐：

FZ－耐腐抗振

四、型号及标度范围

型号

标度范围MPA(HG-PSI)

精确等级

Y-60B-F(不锈钢径向型)

Y-60B-FZ(不锈钢耐震径向型)

Y-63B-F(不锈钢轴向带边)

Y-63B-FZ(不锈钢耐震轴向带边)

0-0.6、1、1.6、2.5、4、6、10、16、25、40、60

-0.1-0.5、0.9、1.5、2.4

2.5

Y-100B-F(不锈钢径向型)

Y-100B-FZ(不锈钢耐震径向型)

Y-150B-F(不锈钢径向型)

Y-150B-FZ(不锈钢耐震径向型)

Y-103B-F(不锈钢轴向带边)

Y-103B-FZ(不锈钢耐震轴向带边

Y-153B-F(不锈钢轴向带边)

Y-153B-FZ(不锈钢耐震轴向带边

0-0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60

-0.1-0、0.06、0.15、0.3、0.5、0.9、1.5、2.4

(-30-0、15、30、60、100、150

0-15、30、60、100、200、300、400、600、800、1000、1500、2000、3000、4000、6000、10000)

1.6级

注：括号内的标度范围和精确度等级仅供特殊订货。

五、导压系统及外壳等材质

零件名称	材料牌号
零件名称	Y-60B	Y-100B、Y-150B
接头	0Cr18Ni9(304)	0Cr17Ni12Mo2(316)
弹簧管	0Cr18Ni9Ti(321)	0Cr17Ni12Mo2(316)
外壳	0Cr18Ni9

六、外形尺寸

D	d0	d1	H1	H2	L	L1	L2	接头螺纹d
60	76	4.5	≤60	/	14	36	66	M14×1.5;Z1/4"(NPT)等
100	116	4.8	≤100	≤35	20	50	98	M20×1.5; Z1/2";Z1/4"(NPT) G1/2 等
150	165	5.8	≤125	≤60	20	50	98	M20×1.5; Z1/2";Z1/4"(NPT) G1/2 等
