固定螺纹锥式装配热电偶

发布日期:2013-4-27 浏览次数:2369

产品名称:

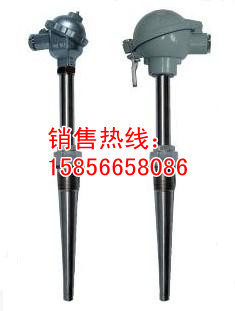

固定螺纹锥式装配热电偶

产品型号: WRM-620、WRN-620、WRE-620等
产品特点: 1、固定螺纹锥式热电偶装配简单,更换方便; 2、固定螺纹锥式热电偶压簧式感温元件,抗震性能好; 3、固定螺纹锥式热电偶测量范围大; 4、固定螺纹锥式热电偶机械强度高,耐压性能好;

固定螺纹锥式装配热电偶详细资料:



产品介绍:



一、应用

  固定螺纹锥式装配热电偶常和显示仪表、记录仪表、电子计算机等配套使用。固定螺纹锥式热电偶直接测量各种生产过程中的0℃-1300℃范围内蒸气、液体和气体介质以及固体表面温度。



二、工作原理

  固定螺纹锥式装配热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。



三、固定螺纹锥式装配热电偶主要特点

  1、固定螺纹锥式热电偶装配简单,更换方便;
  2、固定螺纹锥式热电偶压簧式感温元件,抗震性能好;
  3、固定螺纹锥式热电偶测量范围大;
  4、固定螺纹锥式热电偶机械强度高,耐压性能好;



四、固定螺纹锥式装配热电偶主要技术参数

  产品执行标准

  IEC584

  JB/T9238-1999



五、固定螺纹锥式装配热电偶型号见下表





型号

分度号

测温范围℃

热响应时间

保护管材料

规格

d

L×I

WRM-620
WRM2-620

N

0-800

<90S

1Cr18Ni9Ti

¢15

300×150

350×200

400×250

450×300

500×350

550×400

650×500

0-1000

0Cr25Ni20

WRM-620G
WRM2-620G

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-620
WRN2-620

K

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-620G
WRN2-620G

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRE-620
WRE2-620

E

0-700

1Cr18Ni9Ti

WRE-620G
WRE2-620G

WRC-620
WRC2-620

T

0-350

1Cr18Ni9Ti

WRC-620G
WRC2-620G

WRF-620
WRF2-620

J

0-600

1Cr18Ni9Ti

WRF-620G
WRF2-620G

WRM-630
WRM2-630

N

0-800

<90S

1Cr18Ni9Ti

¢15

0-1000

0Cr25Ni20

WRM-630G
WRM2-630G

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-630
WRN2-630

K

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRN-630G
WRN2-630G

0-800

1Cr18Ni9Ti

0-1000

0Cr25Ni20

WRE-630
WRE2-630

E

0-700

1Cr18Ni9Ti

WRE-630G
WRE2-630G

WRC-630
WRC2-630

T

0-350

1Cr18Ni9Ti

WRC-630G
WRC2-630G

WRF-630
WRF2-630

J

0-600

1Cr18Ni9Ti

WRF-630G
WRF2-630G

   注:1、型号620、620G为防水式,防护等级IP55;型号630、630G为防喷式,防护等级IP65
           2、保护管其余材质根据协议订货;
           3、公称压力为≤30MPa



六、固定螺纹锥式装配热电偶型号示例



型号示例

螺纹规格



代号

M

WRN-620



M33×2

WRN-620A

A

NPT1

WRN-630



M33×2

WRN-630A

A

NPT1




备注:本公司是专业从事仪器仪表(铠装热电偶耐磨热电偶铂铑热电偶防爆热电偶耐磨热电阻铠装热电阻防爆热电阻双金属温度计、压力表、压力变送器、流量计等)、电线电缆(控制电缆电力电缆电气设备用电缆硅橡胶电缆计算机电缆等),欢迎新老客户前来咨询订购!
垂询热线:0550-7514987  15856658086
