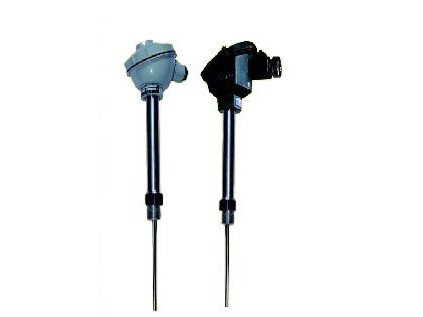

固定螺纹管接头式装配热电偶

发布日期:2013-4-25 浏览次数:2484

产品名称:

固定螺纹管接头式装配热电偶

产品型号: WRM-82、WRN-82、WRM-83、WRN-83等
产品特点: 1、装配简单,更换方便; 2、压簧式感温元件,抗振性能好; 3、测量范围大; 4、机械强度高,耐压性能好。

固定螺纹管接头式装配热电偶详细资料:



产品介绍:



一、概要

  工业用装配式热电偶作为测量温度的传感器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定,我公司生产的各种分度号热电偶均符合IEC国家标准。



二、主要技术参数

  产品执行标准

  IEC584、IEC1515

  GB/T16839-1997



三、型号及规格

  3.1、固定螺纹管接头式装配热电偶-防喷式



型号

分度号

测温范围℃

接线盒形式

保护管材料

规格

d

L

WRM-82
WRM2-82

N

0-1000

M20×1.5

1Cr18Ni9Ti

¢3
¢4
¢5
¢6
¢8

245
270
295
345
395
445
545
645
745
899
1149

WRM-82A
WRM2-82A

NPT1/2

WRN-82
WRN2-82

K

M20×1.5

WRN-82A
WRN2-82A

NPT1/2

WRE-82
WRE2-82

E

0-700

M20×1.5

WRE-82A
WRE2-82A

NPT1/2

WRC-82
WRC2-82

T

0-350

M20×1.5

WRC-82A
WRC2-82A

NPT1/2

WRF-82
WRF2-82

J

0-600

M20×1.5

WRF-82A
WRF2-82A

NPT1/2



  注:1、型号82、82A为防喷式,防护等级IP65;
  2、如无特殊之约定,L仅为参考尺寸,热电偶插入深度应为热安装套管U尺寸



  3.2、固定螺纹管接头式装配热电偶-防水式



型号

分度号

测温范围℃

接线盒形式

保护管材料

规格

d

L

WRM-83
WRM2-83

N

0-1000

M20×1.5

1Cr18Ni9Ti

¢3
¢4
¢5
¢6
¢8

245
270
295
345
395
445
545
645
745
899
1149

WRM-83A
WRM2-83A

NPT1/2

WRN-83
WRN2-83

K

M20×1.5

WRN-83A
WRN2-83A

NPT1/2

WRE-83
WRE2-83

E

0-700

M20×1.5

WRE-83A
WRE2-83A

NPT1/2

WRC-83
WRC2-83

T

0-350

M20×1.5

WRC-83A
WRC2-83A

NPT1/2

WRF-83
WRF2-83

J

0-600

M20×1.5

WRF-83A
WRF2-83A

NPT1/2



  注:1、型号83、83A为防水式,防护等级IP55;

        2、如无特殊之约定,L仅为参考尺寸,热电偶插入深度应为热安装套管U尺



四、装配式热电偶特点
  1、装配简单,更换方便;
  2、压簧式感温元件,抗振性能好;
  3、测量范围大;
  4、机械强度高,耐压性能好。



五、装配热电偶具体种类如下



无固定装置热电偶

固定螺纹式热电偶

活动法兰式热电偶

固定法兰式热电偶

活络管接头式热电偶

固定螺纹锥形热电偶

直形管接头式热电偶

固定螺纹接头式热电偶

活动螺纹管接头式热电偶
