产品介绍：
一、概要
工业用装配式热电偶作为测量温度的传感器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我公司生产的各种分度号热电偶均符合IEC国家标准。
二、装配式热电偶特点
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测量范围大；
4、机械强度高，耐压性能好。
三、主要技术参数
产品执行标准
IEC584、IEC1515
GB/T16839-1997
四、型号及规格

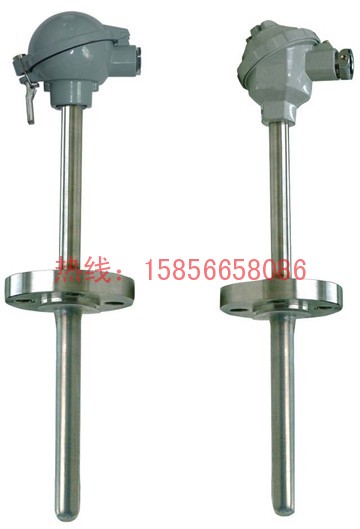

4.1、固定法兰式装配热电偶-防喷式
|
型号
|
分度号
|
测温范围
℃
|
热响应
时间
|
保护管
材料
|
规格
|
|
d
|
L×I
|
|
WRM-420
WRM2-420
|
N
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
￠16
|
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-420G
WRM2-420G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-420
WRN2-420
|
K
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-420G
WRN2-420G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-420
WRE2-420
|
E
|
0-700
|
＜90S
|
1Cr18Ni9Ti
|
|
WRE-420G
WRE2-420G
|
＜24S
|
|
WRC-420
WRC2-420
|
T
|
0-350
|
＜90S
|
1Cr18Ni9Ti
|
|
WRC-420G
WRC2-420G
|
＜24S
|
|
WRF-420
WRF2-420
|
J
|
0-600
|
＜90S
|
1Cr18Ni9Ti
|
|
WRF-420G
WRF2-420G
|
＜24S
|
|
WRM-421
WRM2-421
|
N
|
0-800
|
＜20S
|
1Cr18Ni9Ti
|
￠20
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-421G
WRM2-421G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-421
WRN2-421
|
K
|
0-800
|
＜120S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-421G
WRN2-421G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-421
WRE2-421
|
E
|
0-700
|
＜120S
|
1Cr18Ni9Ti
|
|
WRE-421G
WRE2-421G
|
＜24S
|
|
WRC-421
WRC2-421
|
T
|
0-350
|
＜120S
|
1Cr18Ni9Ti
|
|
WRC-421G
WRC2-421G
|
＜24S
|
|
WRF-421
WRF2-421
|
J
|
0-600
|
＜120S
|
1Cr18Ni9Ti
|
|
WRF-421G
WRF2-421G
|
＜24S
|
注：1）、型号420、421为防喷式，防护等级IP55；
2）、保护管其余材质根据协议订货；
3）、公称压力为2.50MPa
4.2、型号示例
|
型号示例
|
法兰规格
|
直径d
|
|
|
D
|
D1
|
D2
|
H
|
￠16
|
|
WRN-420
|
￠105
|
￠75
|
￠55
|
16
|
|
WRN-420G
|
￠105
|
￠75
|
￠55
|
|
WRN-421
|
￠115
|
￠85
|
￠55
|
16
|
￠20
|
|
WRN-421G
|
￠115
|
￠85
|
￠55
|
注：可按用户要求约定提供法兰
4.3、固定法兰式装配热电偶-防水式
|
型号
|
分度号
|
测温范围℃
|
热响应时间
|
保护管材料
|
规格
|
|
d
|
L×I
|
|
WRM-430
WRM2-430
|
N
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
￠16
|
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-430G
WRM2-430G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-430
WRN2-430
|
K
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-430G
WRN2-430G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-430
WRE2-430
|
E
|
0-700
|
＜90S
|
1Cr18Ni9Ti
|
|
WRE-430G
WRE2-430G
|
＜24S
|
|
WRC-430
WRC2-430
|
T
|
0-350
|
＜90S
|
1Cr18Ni9Ti
|
|
WRC-430G
WRC2-430G
|
＜24S
|
|
WRF-430
WRF2-430
|
J
|
0-600
|
＜90S
|
1Cr18Ni9Ti
|
|
WRF-430G
WRF2-430G
|
＜24S
|
|
WRM-431
WRM2-431
|
N
|
0-800
|
＜20S
|
1Cr18Ni9Ti
|
￠20
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-431G
WRM2-431G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-431
WRN2-431
|
K
|
0-800
|
＜120S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-431G
WRN2-431G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-431
WRE2-431
|
E
|
0-700
|
＜120S
|
1Cr18Ni9Ti
|
|
WRE-431G
WRE2-431G
|
＜24S
|
|
WRC-431
WRC2-431
|
T
|
0-350
|
＜120S
|
1Cr18Ni9Ti
|
|
WRC-431G
WRC2-431G
|
＜24S
|
|
WRF-431
WRF2-431
|
J
|
0-600
|
＜120S
|
1Cr18Ni9Ti
|
|
WRF-431G
WRF2-431G
|
＜24S
|
注：1）、型号430、431为防水式，防护等级IP55；
2）、保护管其余材质根据协议订货；
3）、公称压力为2.50MPa
4.4、型号示例
|
型号示例
|
法兰规格
|
直径d
|
|
|
D
|
D1
|
D2
|
H
|
￠16
|
|
WRN-420
|
￠105
|
￠75
|
￠55
|
16
|
|
WRN-420G
|
￠105
|
￠75
|
￠55
|
|
WRN-421
|
￠115
|
￠85
|
￠55
|
16
|
￠20
|
|
WRN-421G
|
￠115
|
￠85
|
￠55
|
注：可按用户要求约定提供法兰
五、装配热电偶具体种类如下
|
无固定装置热电偶
|
固定螺纹式热电偶
|
活动法兰式热电偶
|
|
固定法兰式热电偶
|
活络管接头式热电偶
|
固定螺纹锥形热电偶
|
|
直形管接头式热电偶
|
固定螺纹接头式热电偶
|
活动螺纹管接头式热电偶
|
|
