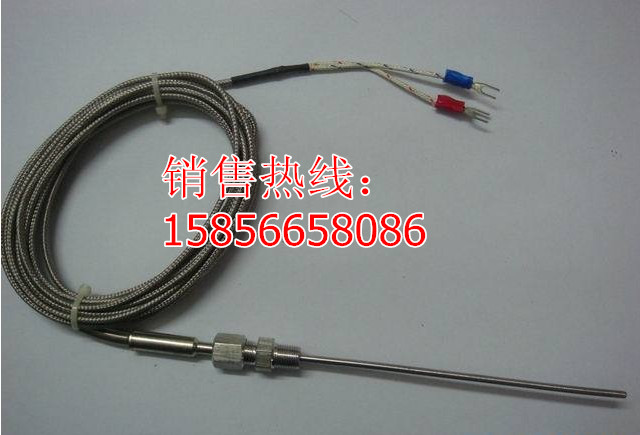

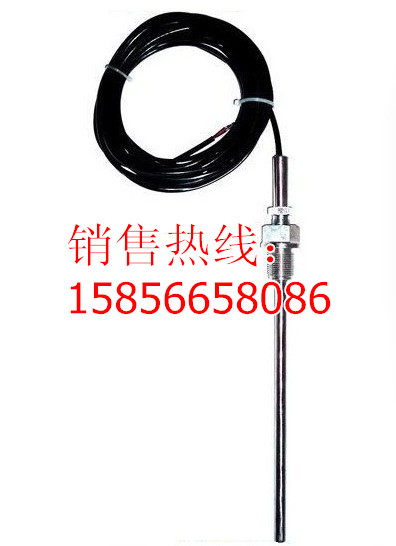

WRNK-291型铠装热电偶
安徽华光仪表线缆有限公司是一家专业从事仪器仪表（铠装热电偶、耐磨热电偶、铂铑热电偶、防爆热电偶、铠装热电阻、、防爆热电阻、、压力表、压力变送器、流量计等）、电线电缆（控制电缆、电力电缆、交联电缆、计算机电缆、等）,欢迎新老客户前来咨询订购！
硅橡胶电缆耐磨热电阻双金属温度计
硅橡胶电缆耐磨热电阻双金属温度计
产品介绍：
一、概述
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、带补偿导线式铠装热电偶应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1600°C范围内液体，蒸汽和气体介质以及固体表面温度。
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1600°C范围内液体，蒸汽和气体介质以及固体表面温度。
三、带补偿导线式铠装热电偶特点
I、热响应时间少，减小动态误差；
II、可弯曲安装使用；
III、测量范围大；
Ⅳ、机械强度高，耐压性能好；
四、带补偿导线式铠装热电偶工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
铠装热电偶分绝缘式和接壳式两种。
五、带补偿导线式铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
六、带补偿导线式铠装热电偶测量范围及允差
|
型号
|
分度号
|
允差等级
|
|||
|
I
|
II
|
||||
|
允差值
|
测温范围°C
|
允差值
|
测温范围°C
|
||
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
||
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
||
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~1000
|
||
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003（t-1100）]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
||
七、安装固定形式
八、带补偿导线式铠装热电偶型号
|
型号
|
分度号
|
测温范围℃
|
长度
|
安装固定装置
|
|
|
L
|
L1
|
||||
|
WRPK-191
|
S
|
0-1300
|
100
200
300
400
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000
|
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000
|
无固定装置
|
|
WRMK-191
|
N
|
0-1100
|
|||
|
WRNK-191
|
K
|
||||
|
WREK-191
|
E
|
0-600
|
|||
|
WRCK-191
|
T
|
0-350
|
|||
|
WRFK-191
|
J
|
0-500
|
|||
|
WRPK-291
|
S
|
0-1300
|
固定卡套螺纹
|
||
|
WRMK-291
|
N
|
0-1100
|
|||
|
WRNK-291
|
K
|
||||
|
WREK-291
|
E
|
0-600
|
|||
|
WRCK-291
|
T
|
0-350
|
|||
|
WRFK-291
|
J
|
0-500
|
|||
|
WRPK-391
|
S
|
0-1300
|
可动卡套螺纹
|
||
|
WRMK-391
|
N
|
0-1100
|
|||
|
WRNK-391
|
K
|
||||
|
WREK-391
|
E
|
0-600
|
|||
|
WRCK-391
|
T
|
0-350
|
|||
|
WRFK-391
|
J
|
0-500
|
|||
|
WRPK-491
|
S
|
0-1300
|
固定卡套法兰
|
||
|
WRMK-491
|
N
|
0-1100
|
|||
|
WRNK-491
|
K
|
||||
|
WREK-491
|
E
|
0-600
|
|||
|
WRCK-491
|
T
|
0-350
|
|||
|
WRFK-491
|
J
|
0-500
|
|||
|
WRPK-591
|
S
|
0-1300
|
可动卡套法兰
|
||
|
WRMK-591
|
N
|
0-1100
|
|||
|
WRNK-591
|
K
|
||||
|
WREK-591
|
E
|
0-600
|
|||
|
WRCK-591
|
T
|
0-350
|
|||
|
WRFK-591
|
J
|
0-500
|
|||
注：1、热电偶Ⅰ级按协议订货
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti
九、常温绝缘电阻
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
十、偶丝直径及材料
|
偶丝形式
|
单支式
|
双支式
|
|
|
套管直径
|
Ф2Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3Ф4 Ф5 Ф6 Ф8
|
|
|
套管材质
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
|
S
|
GH3039
|
GH3039
|
|
十一、铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用t0.5表示
铠装热电偶热响应时间不大于下表的规定：
|
热响应时间t0.5S
|
接壳式
|
绝缘式
|
|
套管直径（min）
|
||
|
2.0
|
0.4
|
0.5
|
|
3.0
|
0.6
|
1.2
|
|
4.0
|
0.8
|
2.5
|
|
5.0
|
1.2
|
4.0
|
|
6.0
|
2.0
|
6.0
|
|
8.0
|
4.0
|
8.0
|
十二、型号表示
十三、铠装热电偶推荐使用温度
|
品 种
|
套管材料
|
外 径
|
使用温度（°Ｃ）
|
|
|
长期使用
|
短期使用
|
|||
|
镍铬-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5.0，6.0，8.0
|
800
|
900
|
||
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
|
4.0，5.0
|
1000
|
1100
|
||
|
6.0，8.0
|
1100
|
1200
|
||
|
镍铬硅-镍硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
||
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
|
4.0,5.0
|
1100
|
1200
|
||
|
6.0,8.0
|
1200
|
1300
|
||
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
|
5.0,6.0,8.0
|
1200
|
1300
|
||
|
镍铬-铜镍
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
||
|
6.0,8.0
|
700
|
800
|
||
|
铁-铜镍
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
||
|
6.0,8.0
|
600
|
750
|
||
|
铜-铜镍
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
||
|
铂铑10-铂
|
GH3039
|
2.0,3.0,4.0
|
1100
|
1200
|
|
5.0,6.0,8.0
|
1200
|
1300
|
||
