产品介绍：
一、概要
工业用装配式热电偶作为测量温度的传感器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。根据国家规定，我公司生产的各种分度号热电偶均符合IEC国家标准。
二、主要技术参数
产品执行标准
IEC584、IEC1515
GB/T16839-1997
三、型号及规格

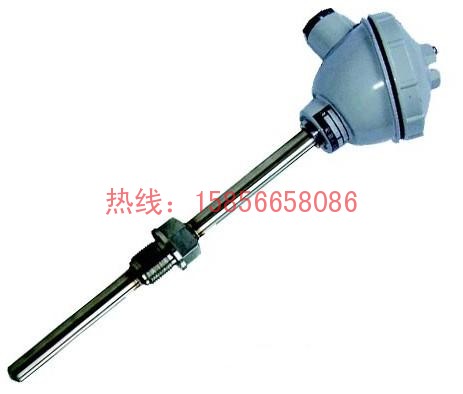

3.1、固定螺纹式装配热电偶-防喷式
|
型号
|
分度号
|
测温范围℃
|
热响应
时间
|
保护管
材料
|
规格
|
|
d
|
L×I
|
|
WRM-220
WRM2-220
|
N
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
￠16
|
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-220G
WRM2-220G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-220
WRN2-220
|
K
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-220G
WRN2-220G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-220
WRE2-220
|
E
|
0-700
|
＜90S
|
1Cr18Ni9Ti
|
|
WRE-220G
WRE2-220G
|
＜24S
|
|
WRC-220
WRC2-220
|
T
|
0-350
|
＜90S
|
1Cr18Ni9Ti
|
|
WRC-220G
WRC2-220G
|
＜24S
|
|
WRF-220
WRF2-220
|
J
|
0-600
|
＜90S
|
1Cr18Ni9Ti
|
|
WRF-220G
WRF2-220G
|
＜24S
|
|
WRM-221
WRM2-221
|
N
|
0-800
|
＜20S
|
1Cr18Ni9Ti
|
￠20
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-221G
WRM2-221G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-221
WRN2-221
|
K
|
0-800
|
＜120S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-221G
WRN2-221G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-221
WRE2-221
|
E
|
0-700
|
＜120S
|
1Cr18Ni9Ti
|
|
WRE-221G
WRE2-221G
|
＜24S
|
|
WRC-221
WRC2-221
|
T
|
0-350
|
＜120S
|
1Cr18Ni9Ti
|
|
WRC-221G
WRC2-221G
|
＜24S
|
|
WRF-221
WRF2-221
|
J
|
0-600
|
＜120S
|
1Cr18Ni9Ti
|
|
WRF-221G
WRF2-221G
|
＜24S
|
注：1、型号220、221为防喷式，防护等级IP65；
2、保护管其余材质根据协议订货；
3、公称压力为10MPa
3.2、固定螺纹式装配热电偶-防喷式 型号示例
|
型号示例
|
螺纹规格
|
直径d
|
此处螺纹图片
|
|
代号
|
M
|
￠16
|
|
WRN-220
|
|
Ｍ27×2
|
|
WRN-220A
|
A
|
G3/4
|
|
WRN-220C
|
C
|
NPT3/4
|
|
WRN-221G
|
|
Ｍ27×2
|
￠20
|
|
WRN-221GA
|
A
|
G3/4
|
|
WRN-221GC
|
C
|
NPT3/4
|
3.3、固定螺纹式装配热电偶-防水式
|
型号
|
分度号
|
测温范围℃
|
热响应时间
|
保护管材料
|
规格
|
|
d
|
L
|
|
WRM-230
WRM2-230
|
N
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
￠16
|
300×150
350×200
400×250
450×300
500×350
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-230G
WRM2-230G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-230
WRN2-230
|
K
|
0-800
|
＜90S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-230G
WRN2-230G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-230
WRE2-230
|
E
|
0-700
|
＜90S
|
1Cr18Ni9Ti
|
|
WRE-230G
WRE2-230G
|
＜24S
|
|
WRC-230
WRC2-230
|
T
|
0-350
|
＜90S
|
1Cr18Ni9Ti
|
|
WRC-230G
WRC2-230G
|
＜24S
|
|
WRF-230
WRF2-230
|
J
|
0-600
|
＜90S
|
1Cr18Ni9Ti
|
|
WRF-230G
WRF2-230G
|
＜24S
|
|
WRM-231
WRM2-231
|
N
|
0-800
|
＜20S
|
1Cr18Ni9Ti
|
￠20
|
|
0-1000
|
0Cr25Ni20
|
|
WRM-231G
WRM2-231G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-231
WRN2-231
|
K
|
0-800
|
＜120S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRN-231G
WRN2-231G
|
0-800
|
＜24S
|
1Cr18Ni9Ti
|
|
0-1000
|
0Cr25Ni20
|
|
WRE-231
WRE2-231
|
E
|
0-700
|
＜120S
|
1Cr18Ni9Ti
|
|
WRE-231G
WRE2-231G
|
＜24S
|
|
WRC-231
WRC2-231
|
T
|
0-350
|
＜120S
|
1Cr18Ni9Ti
|
|
WRC-231G
WRC2-231G
|
＜24S
|
|
WRF-231
WRF2-231
|
J
|
0-600
|
＜120S
|
1Cr18Ni9Ti
|
|
WRF-231G
WRF2-231G
|
＜24S
|
注：1、型号230、231为防水式，防护等级IP55；
2、保护管其余材质根据协议订货；
3、公称压力为10MPa
3.4、固定螺纹式装配热电偶-防水式 型号示例
|
型号示例
|
螺纹规格
|
直径d
|
此处螺纹图片
|
|
代号
|
M
|
￠16
|
|
WRN-230
|
|
Ｍ27×2
|
|
WRN-230A
|
A
|
G3/4
|
|
WRN-230C
|
C
|
NPT3/4
|
|
WRN-231G
|
|
Ｍ27×2
|
￠20
|
|
WRN-231GA
|
A
|
G3/4
|
|
WRN-231GC
|
C
|
NPT3/4
|
四、装配式热电偶特点
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测量范围大；
4、机械强度高，耐压性能好。
五、装配热电偶具体种类如下
|
无固定装置热电偶
|
固定螺纹式热电偶
|
活动法兰式热电偶
|
|
固定法兰式热电偶
|
活络管接头式热电偶
|
固定螺纹锥形热电偶
|
|
直形管接头式热电偶
|
固定螺纹接头式热电偶
|
活动螺纹管接头式热电偶
|
|
